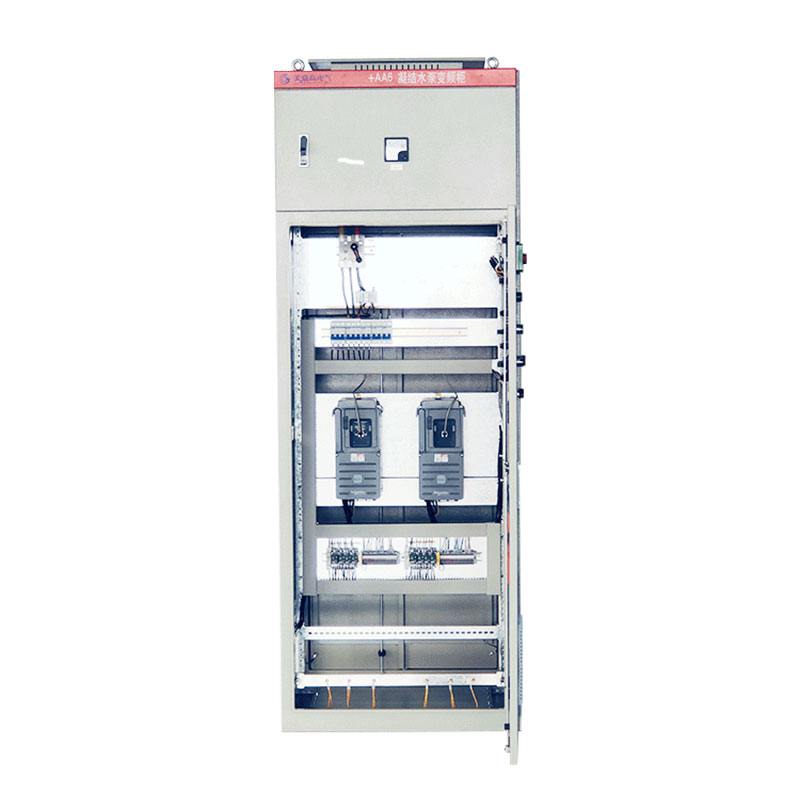

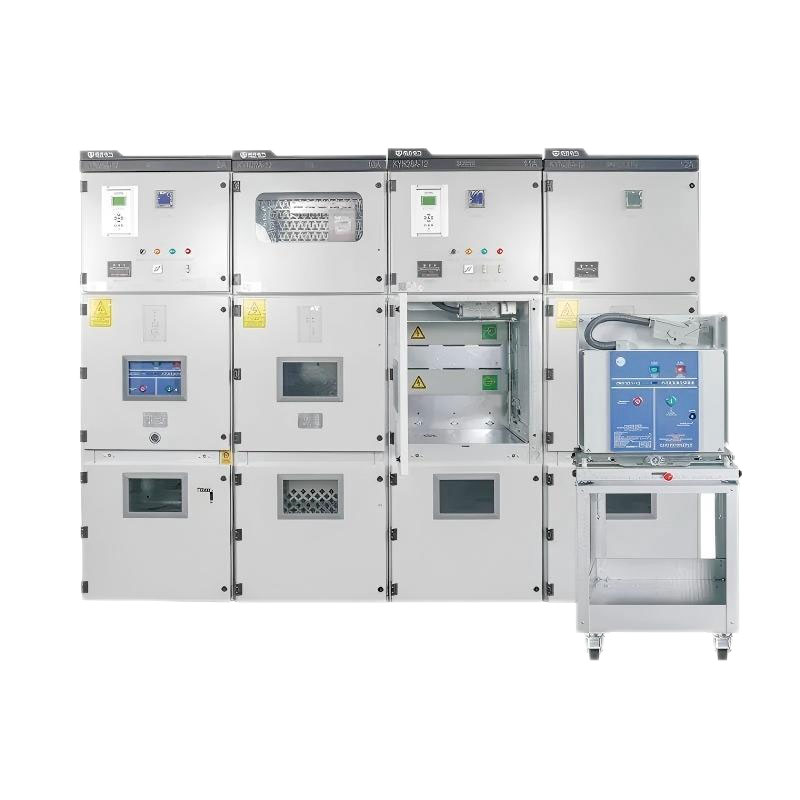

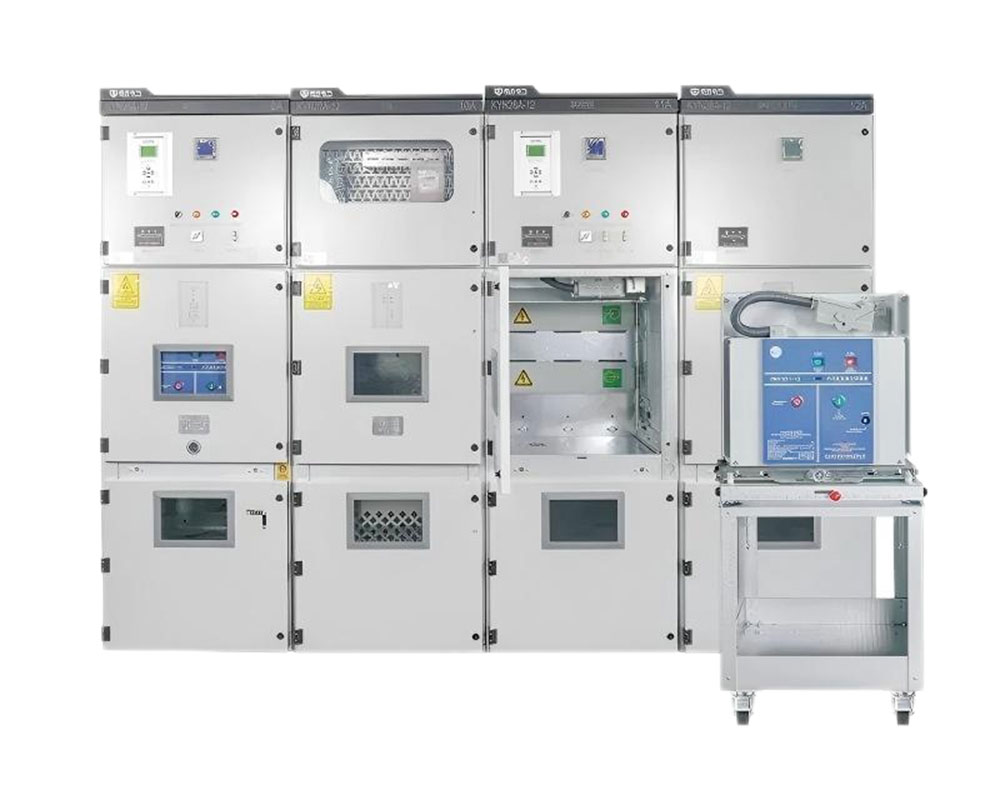

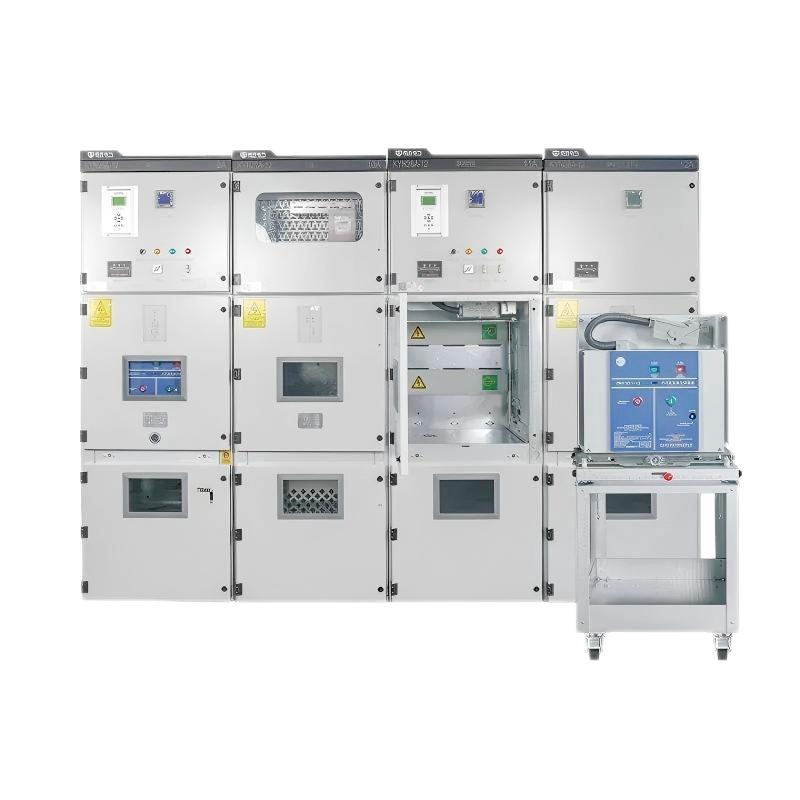

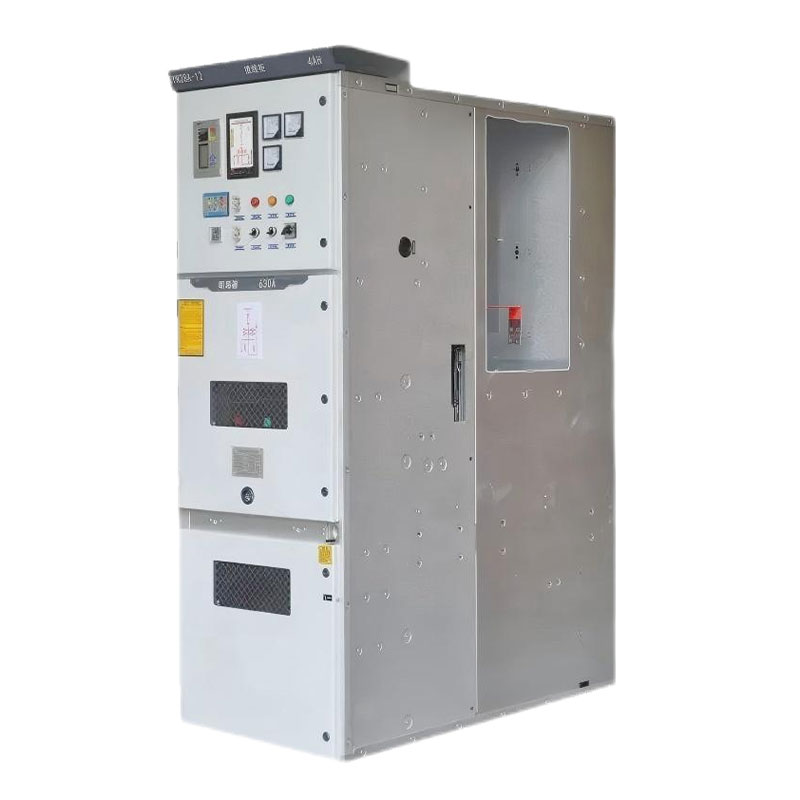

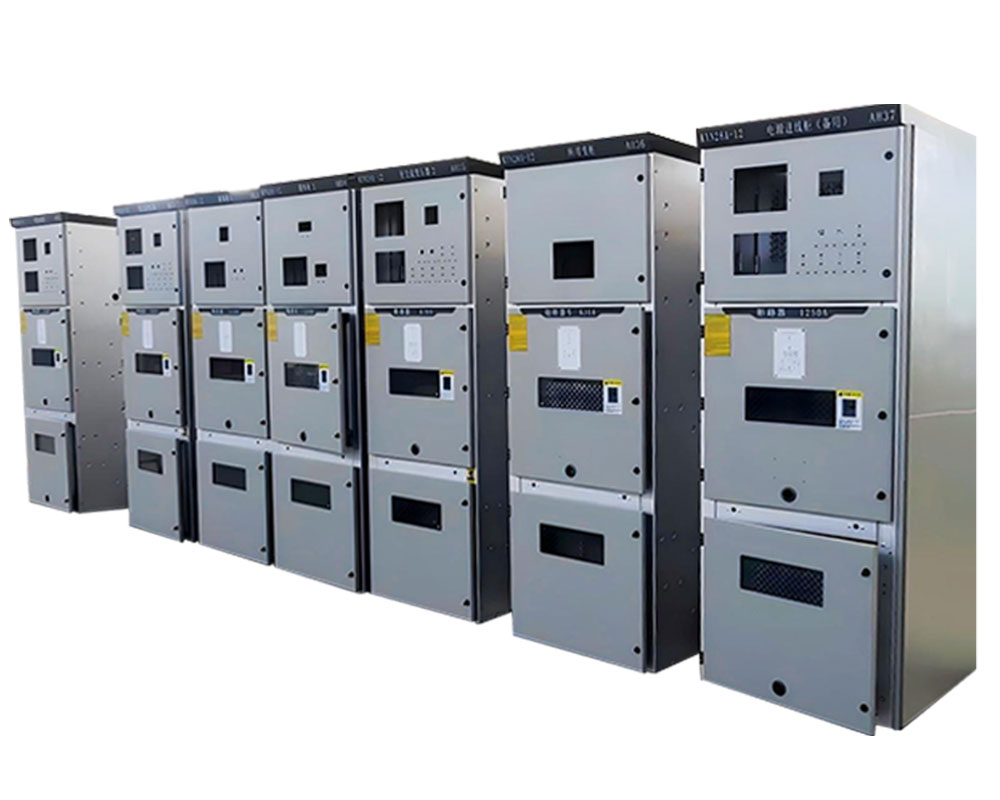

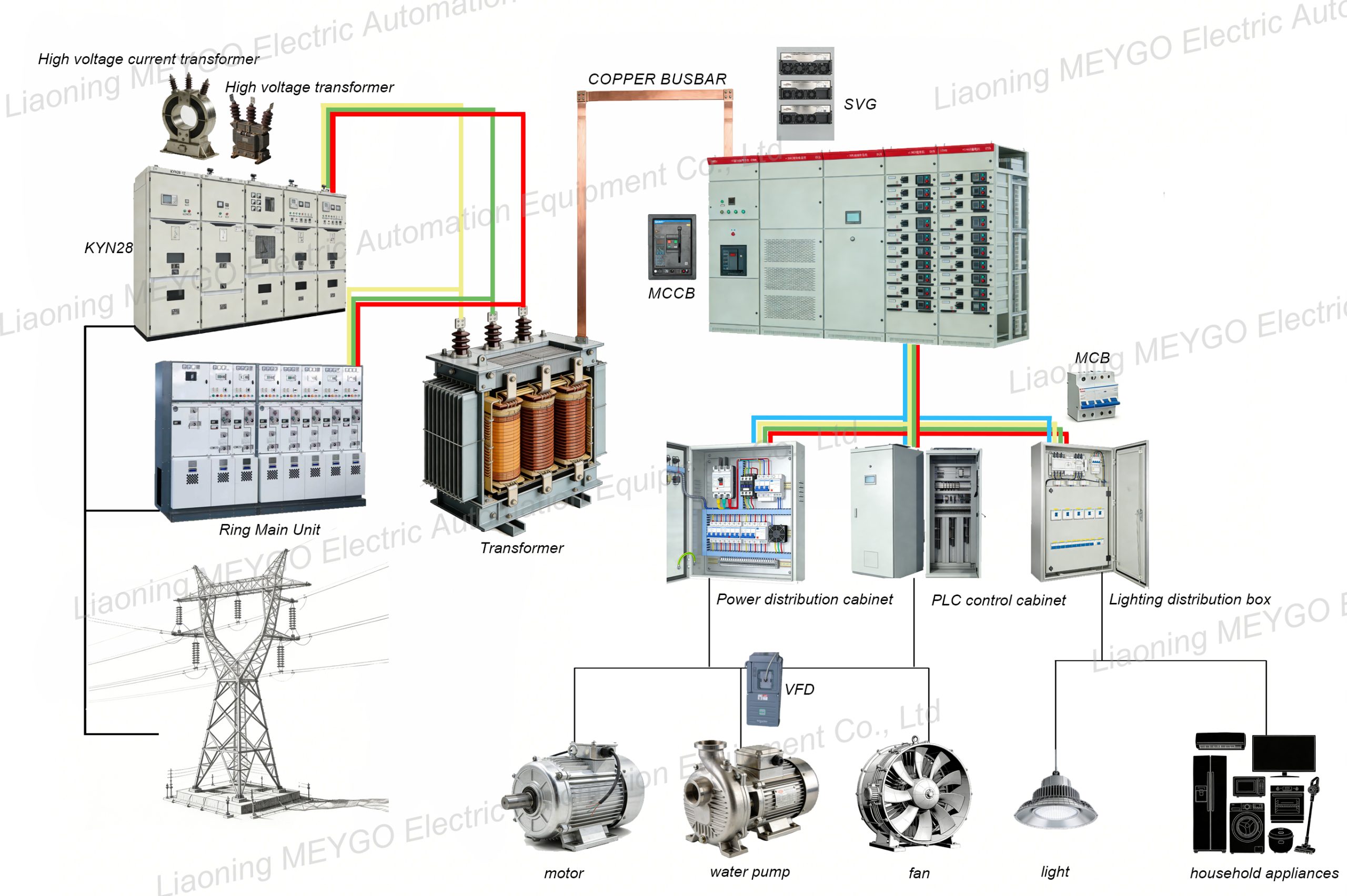

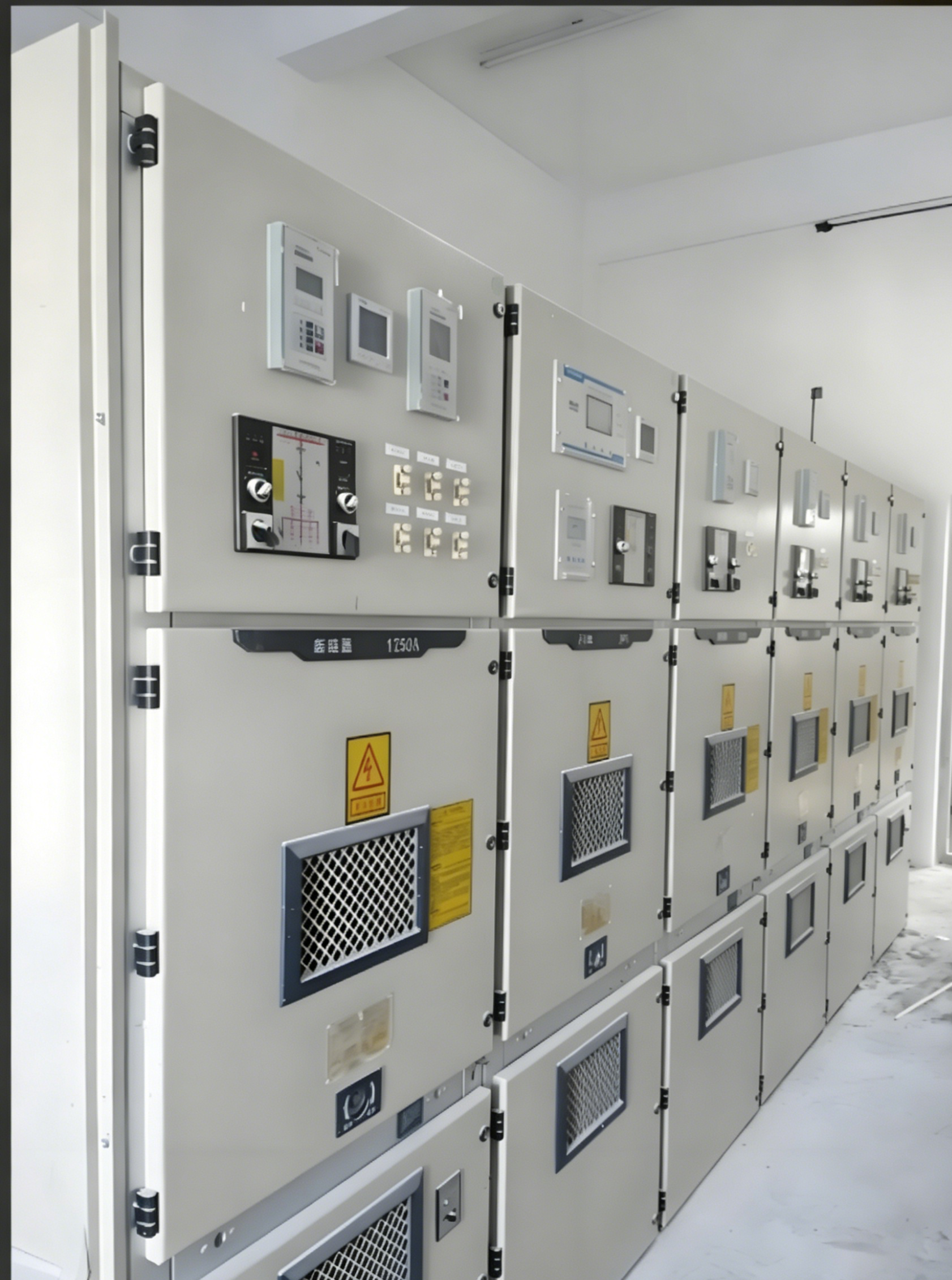

В средневольтных распределительных системах напряжением от 10 кВ до 35 кВ высоковольтные распределительные шкафы являются основным оборудованием для передачи, распределения электроэнергии и защиты электрических цепей. Инженеры и специалисты по закупкам при выборе оборудования часто сталкиваются с двумя основными типами шкафов: высоковольтными шкафами с полной изоляцией и шкафами с частичной изоляцией. Многие специалисты часто путают эти два типа оборудования или оценивают их качество исключительно по цене. На самом деле высоковольтные шкафы с полной и частичной изоляцией имеют принципиальные различия по изоляционной конструкции, адаптации к условиям эксплуатации, показателям безопасности и техническому обслуживанию. Точный выбор оборудования в соответствии с реальными условиями проекта является ключом к снижению эксплуатационных рисков и контролю стоимости проекта. В данной статье подробно рассмотрены определения, конструктивные отличия, преимущества, недостатки и области применения высоковольтных шкафов с полной и частичной изоляцией, что помогает специалистам правильно выбирать оборудование для инженерных проектов. В данной статье подробно рассмотрены определения, конструктивные отличия, преимущества, недостатки и области применения высоковольтных шкафов с полной и частичной изоляцией, что помогает специалистам правильно выбирать оборудование для инженерных проектов. 1. Основные определения: что такое высоковольтные шкафы с частичной и полной изоляцией? Основное различие между ними заключается в площади покрытия изолирующей среды и в том, находятся ли высоковольтные токоведущие части в открытом воздухе. 1.1 Высоковольтный шкаф с частичной изоляцией (воздушная изоляция AIS) Высоковольтный шкаф с частичной изоляцией также называется шкафом с воздушной изоляцией. Его принцип работы прост: только основные коммутационные элементы — выключатели и нагрузочные разъединители — изолированы гексафторидом серы (SF6) или твердым эпоксидным смолой. Большинство высоковольтных токоведущих элементов внутри шкафа, включая шины, кабельные наконечники и заземляющие разъединители, находятся в открытом воздухе. В качестве естественной изолирующей среды используется воздух внутри шкафа, а безопасная эксплуатация обеспечивается за счет соблюдения электрических зазоров. Данное оборудование имеет отработанную технологию и простую конструкцию, поэтому является наиболее распространенным типом высоковольтных шкафов в традиционных распределительных проектах. 1.2 Высоковольтный шкаф с полной изоляцией (ГИС / твердая изоляция) Высоковольтный шкаф с полной изоляцией — это оборудование, в котором все высоковольтные токоведущие части полностью герметично изолированы. Все токоведущие элементы (шины, коммутационные аппараты, соединительные клеммы, кабельные терминалы) помещены в стабильную изолирующую среду: инертный газ SF6, азот или твердые изоляционные материалы. В шкафу отсутствуют открытые токоведущие части. Внутренняя изоляционная среда полностью изолирована от внешнего воздуха, влаги, пыли и загрязнений, обеспечивая всестороннюю герметичную изоляционную защиту. 2. Основные конструктивные и эксплуатационные отличия Чтобы наглядно продемонстрировать принципиальные различия между двумя типами оборудования, ниже рассмотрены основные отличия по конструкции, изоляционным характеристикам и эксплуатационным параметрам: 2.1 Изолирующая среда и конструктивное исполнение Высоковольтный шкаф с частичной изоляцией: использует комбинированную изоляцию — локальную твердую/газовую изоляцию в сочетании с воздушной изоляцией. Оборудование имеет большие внутренние электрические зазоры, габаритные размеры и занимает много места. Для соблюдения норм безопасных воздушных зазоров требуется достаточное монтажное пространство. Высоковольтный шкаф с полной изоляцией: оснащен всесторонней герметичной газовой или твердой изоляцией. Изоляционная способность газа SF6 и эпоксидной смолы в 2–3 раза выше, чем у воздуха, что позволяет значительно сократить внутренние электрические зазоры. Шкаф имеет компактную конструкцию и занимает примерно на 50% меньше площади, чем оборудование с частичной изоляцией. 2.2 Адаптация к условиям эксплуатации Это главное практическое отличие между двумя типами шкафов при эксплуатации. Высоковольтный шкаф с частичной изоляцией: сильно зависит от внешних условий эксплуатации. Воздушная изоляция чувствительна к влажности, пыли, солевому туману, высоте над уровнем моря и загрязнениям. Во влажных, пыльных и прибрежных условиях с солевым туманом открытые токоведущие части подвержены пробою изоляции, старению изоляционных материалов и коротким замыканиям. Оборудование подходит только для чистых, сухих внутренних распределительных помещений на низких высотах. Высоковольтный шкаф с полной изоляцией: не подвержен влиянию внешней среды. Герметичная конструкция полностью блокирует попадание влаги, пыли, коррозионных газов и мелких животных. Оборудование обеспечивает стабильную долгосрочную эксплуатацию в сложных условиях: прибрежные зоны, химические предприятия, подземные коммуникационные коридоры, высокогорные районы и влажные подвальные помещения. 2.3 Показатели безопасности Высоковольтный шкаф с частичной изоляцией: наличие открытых токоведущих частей создает риски случайного поражения электрическим током персонала, коротких замыканий из-за попадания мелких животных и пробоя изоляции при высокой влажности. В сложных условиях эксплуатации частота отказов данного оборудования выше. Высоковольтный шкаф с полной изоляцией: не имеет открытых токоведущих частей, поэтому риск поражения персонала электрическим током равен нулю. Герметичная конструкция эффективно предотвращает внутренние отказы, вызванные внешними факторами, обеспечивая максимальную безопасность и стабильность эксплуатации. 2.5 Период обслуживания и срок службы Высоковольтный шкаф с частичной изоляцией: требует регулярного технического обслуживания, включая очистку от пыли, проверку изоляционных характеристик и контроль влажности. Стандартный срок службы составляет 15–20 лет с большим объемом ежедневных эксплуатационных работ. Высоковольтный шкаф с полной изоляцией: имеет герметичную необслуживаемую конструкцию. Внутренняя изолирующая среда сохраняет стабильные характеристики, не требует частых проверок и обслуживания. Срок службы оборудования превышает 30 лет, что значительно снижает эксплуатационные расходы на последующих этапах. 2.6 Стоимость оборудования Высоковольтный шкаф с частичной изоляцией: отличается простой технологией производства и низкой стоимостью материалов, имеет высокую экономическую эффективность и подходит для проектов со стандартным бюджетом. Высоковольтный шкаф с полной изоляцией: требует сложной герметичной технологии производства и использования высококачественных изоляционных материалов. Стоимость оборудования в 1,5–2 раза выше, чем у шкафов с частичной изоляцией, что предполагает более высокие первоначальные инвестиции. 3. Области применения: правила правильного выбора Нет абсолютного преимущества одного типа шкафов над другим. Оптимальный выбор оборудования осуществляется с учетом условий эксплуатации и реальных потребностей проекта. 3.1 Сферы применения высоковольтных шкафов с полной изоляцией Сложные эксплуатационные условия: прибрежные зоны с солевым туманом, загрязненные химические производства, горнодобывающие и металлургические предприятия, влажные подвальные помещения, высоты более 1000 метров над уровнем моря Условия с ограниченным пространством: распределительные подстанции в центре городов, подземные коммуникационные коридоры, компактные машинные зоны с жесткими требованиями к площади размещения оборудования Объекты с повышенными требованиями к надежности электроснабжения: центры обработки данных, больницы, торговые центры, школы и другие места массового пребывания людей, а также объекты с ответственной нагрузкой Удаленные объекты с трудностями технического обслуживания: горные солнечные электростанции, ветряные энергетические комплексы, удаленные уличные распределительные пункты 3.2 Сферы применения высоковольтных шкафов с частичной изоляцией Стандартные условия эксплуатации: внутренние распределительные помещения на высоте менее 1000 метров над уровнем моря, с сухим, чистым и хорошо проветриваемым воздухом Проекты с ограниченным бюджетом: электроснабжение малых и средних предприятий, модернизация сельских электросетей, стандартные промышленные и коммерческие проекты с ограниченными финансовыми возможностями Краткосрочные и временные проекты: временное электроснабжение строительных площадок, ремонтные проекты с сроком эксплуатации менее 15 лет 4. Распространенные заблуждения в отрасли Заблуждение 1: шкафы с полной изоляцией абсолютно безопасны. Факт: оборудование с полной изоляцией имеет повышенные показатели безопасности, но при нарушении герметичности или утечке газа SF6 его изоляционные характеристики значительно ухудшаются, поэтому требуются регулярные проверки давления и плановые осмотры оборудования. Заблуждение 2: шкафы с частичной изоляцией небезопасны. Факт: оборудование с частичной изоляцией имеет отработанную технологию и стабильно работает в стандартных условиях. При регулярном и грамотном обслуживании оно полностью соответствует нормам безопасной эксплуатации стандартных распределительных проектов. Заблуждение 3: для высоковольтных объектов обязательно требуется оборудование с полной изоляцией. Факт: шкафы с полной изоляцией преимущественно используются в средневольтных системах 10–35 кВ. Для стандартных внутренних малорисковых средневольтных проектов оборудование с частичной изоляцией остается основным и наиболее экономически выгодным решением отрасли. 5. Заключение Подводя итоги, основное различие между двумя типами высоковольтных шкафов можно описать одной фразой: шкафы с полной изоляцией безопасны, долговечны, компактны и не требуют обслуживания, но имеют высокую стоимость; шкафы с частичной изоляцией экономически выгодны и универсальны в применении, но требуют регулярного обслуживания и чувствительны к условиям эксплуатации. При выборе и закупке оборудования не стоит стремиться к максимальной комплектации или самой низкой цене. Необходимо комплексно учитывать условия эксплуатации, монтажное пространство, степень важности электроснабжения и бюджет проекта, выбирая наиболее подходящее оборудование для обеспечения максимальной стабильности и экономической эффективности распределительной системы.

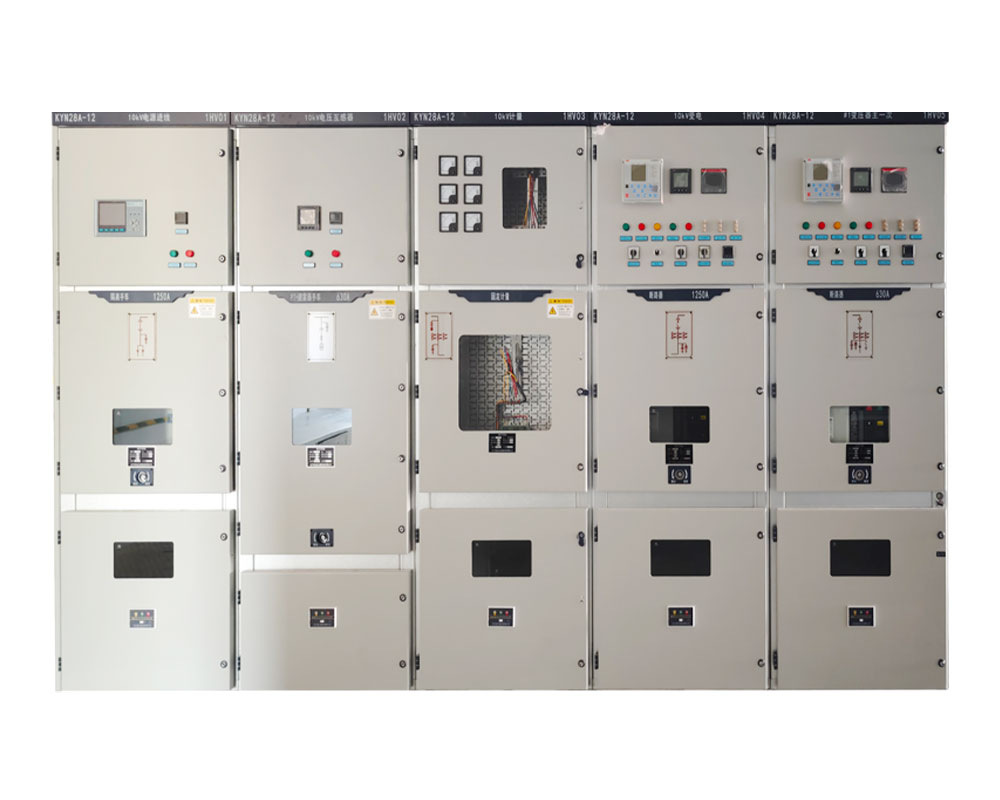

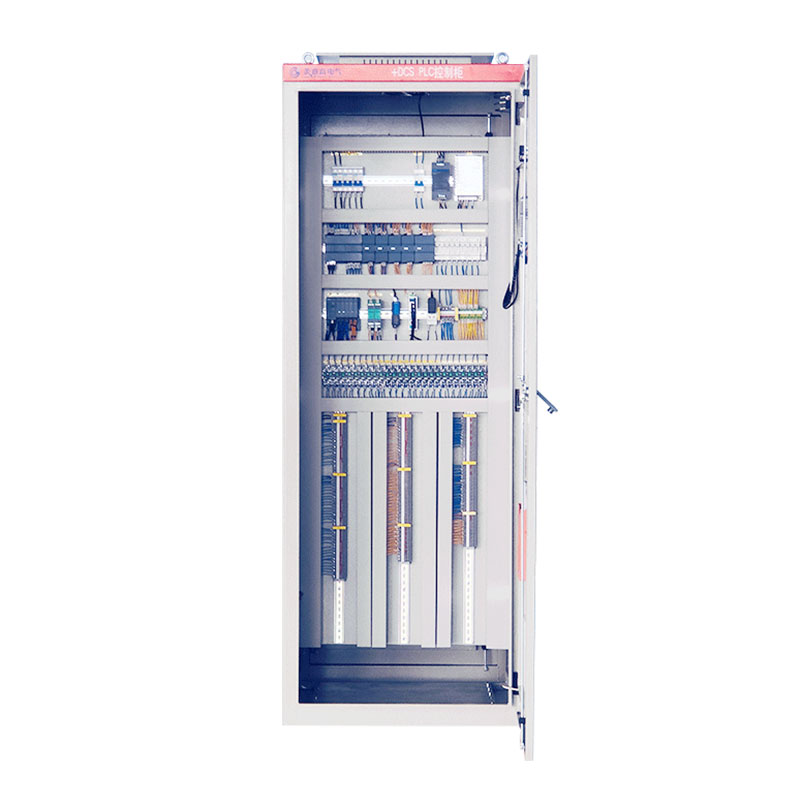

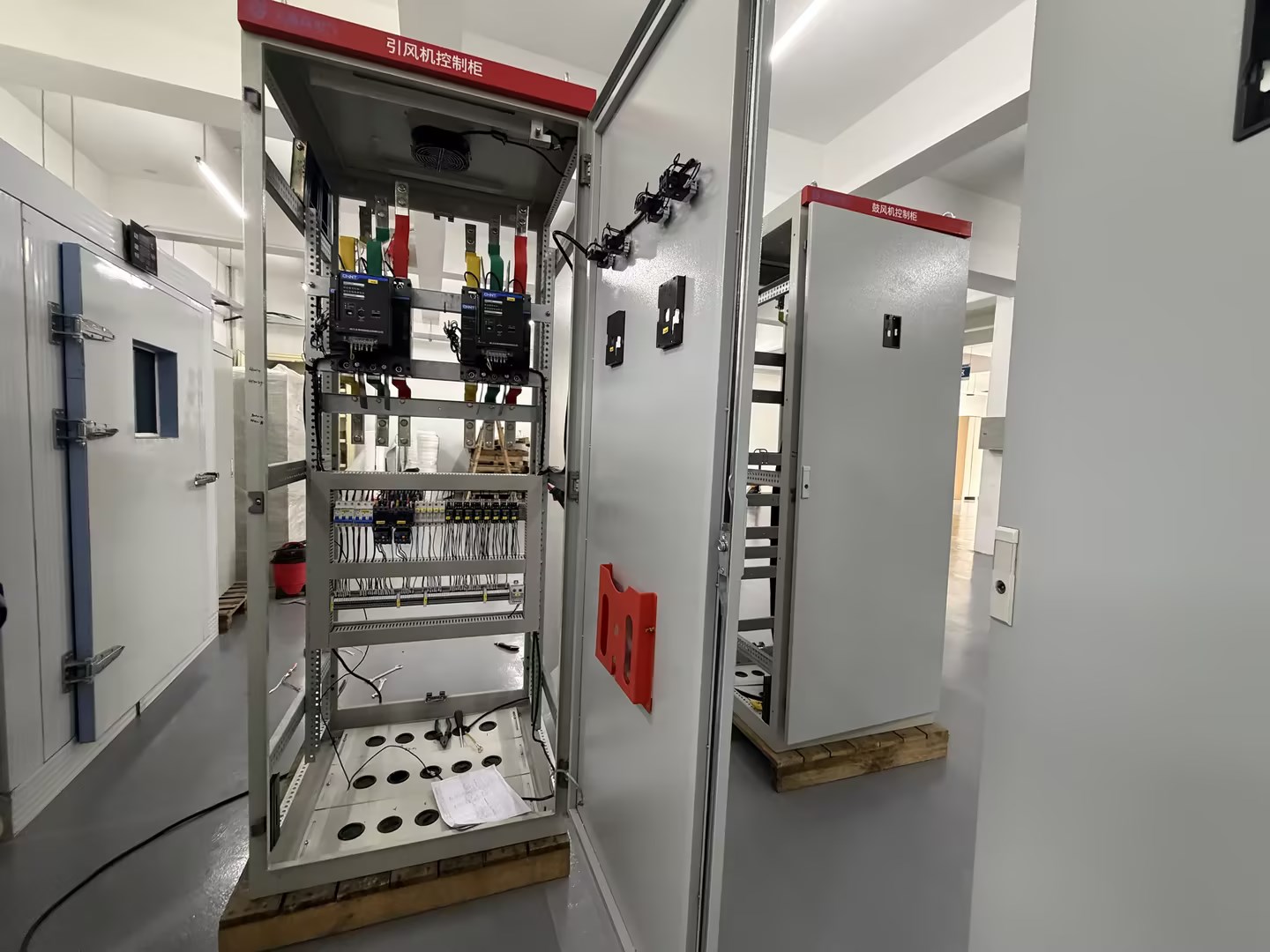

Данный объект – промышленная котельная. Старые стандартные распределительные щиты имели сильный износ, хаотичную кабельную разводку, отсутствие интеллектуального мониторинга, высокие затраты на ручной обход и невозможность раннего предупреждения аварий. Все устаревшие щиты полностью демонтированы и заменены на новые интеллектуальные высоковольтные и низковольтные распределительные щиты. Оборудование оснащено интеллектуальным мониторингом электросети, защитой от перегрузки, аварийной сигнализацией и дистанционным обслуживанием. Реализована модернизация электроснабжения котельной в направлении безопасности, интеллектуализации и безлюдной эксплуатации. Решение подходит для аналогичной модернизации промышленных котельных, тепловых пунктов и отопительных цехов. 1. Проблемы до модернизации Старые распределительные щиты с длительным сроком службы, износ электрокомпонентов, беспорядочная разводка кабелей – существуют риски короткого замыкания и перегрузки сети. Отсутствие системы мониторинга электрических параметров: нет возможности отслеживать в режиме реального времени силу тока, напряжение и энергопотребление. Полная зависимость от ручного обхода персонала: трудоёмкий процесс, выявление неисправностей только после возникновения аварии, нет функции раннего предупреждения. Низкий класс защиты оборудования, плохая адаптация к высокой температуре и запылённости в помещении котельной – накопление пыли часто приводит к аварийному отключению. Отсутствие интеллектуальной блокировки защитных систем, нет автоматической взаимосвязи при запуске и остановке котельного оборудования – управление эксплуатацией устаревшее. 2. Комплексное решение по модернизации Полный демонтаж устаревших распределительных щитов на объекте, упорядочивание старых кабельных линий. Индивидуальное изготовление интеллектуальных распределительных щитов под эксплуатационные условия котельной: увеличенная высота корпуса, усиленная пылезащита и улучшенная система теплоотвода. Установка интеллектуальных электроизмерительных приборов, многофункциональных модулей контроля, комплексной защиты от утечки тока, перегрузки и короткого замыкания. Монтаж коммуникационных модулей для дистанционного контроля электрических параметров, автоматической аварийной сигнализации и фиксации архивных данных работы оборудования. Стандартизированная повторная разводка кабелей, оптимизация электрических цепей – независимое распределение питания для основного оборудования котельной, вспомогательных агрегатов, вентиляторов и насосов. Проведение пусконаладочных работ, проверка взаимосвязей систем, испытания на электрическую прочность, приёмка объекта и обучение обслуживающего персонала. 3. Основные преимущества модернизации (уникальные отличия) Индивидуальное исполнение для котельных: устойчивость к высокой температуре, пыле- и влагозащита, полная адаптация к сложным условиям эксплуатации тепловых цехов. Цифровая интеллектуализация: постоянный контроль в режиме реального времени силы тока, напряжения, мощности и расхода электроэнергии, полная архивация данных. Раннее предупреждение аварий: автоматическая сигнализация при повышенной нагрузке, перегрузке и утечке тока, сокращение простоев оборудования по причине внеплановых аварий. Снижение затрат на обслуживание: контроль состояния работы оборудования удалённо без частого ручного обхода, значительная экономия трудовых ресурсов. Стандартизированное типовое решение: готовый проект легко тиражировать для модернизации котельных промышленных зон и тепловых пунктов – удобно для реализации заказов региональными партнёрами и агентами. 4. Результаты после модернизации Полностью устранены риски эксплуатации из-за износа старых корпусов и кабельной разводки, обеспечена стабильная работа системы электроснабжения. Реализована визуализация и интеллектуальное управление электроснабжением котельной с постоянным доступом к рабочим данным. Значительно ускорена реакция на неисправности, сокращены потери от внеплановых простоев оборудования. Повышен класс защиты и долговечность корпусов, оборудование стабильно работает в условиях высокой температуры и запылённости. Стандартизированное готовое решение подходит для массового тиражирования при модернизации котельных и тепловых объектов промышленных предприятий. 5. Призыв к сотрудничеству (конец текста для привлечения запросов и агентов) Наша компания выполняет комплексную модернизацию и замену устаревших систем электроснабжения котельных, тепловых пунктов и промышленных зон, предлагаем нестандартное изготовление оборудования, поставку комплектных щитов, монтаж и пусконаладочные работы на объекте. Приглашаем к сотрудничеству региональных агентов и партнёров по инженерным каналам по всей стране. Предоставляем поддержку по разработке решений, коммерческим предложениям, техническому сопровождению и помощи в реализации проектов. Запросите подробные материалы по данному типовому решению онлайн.

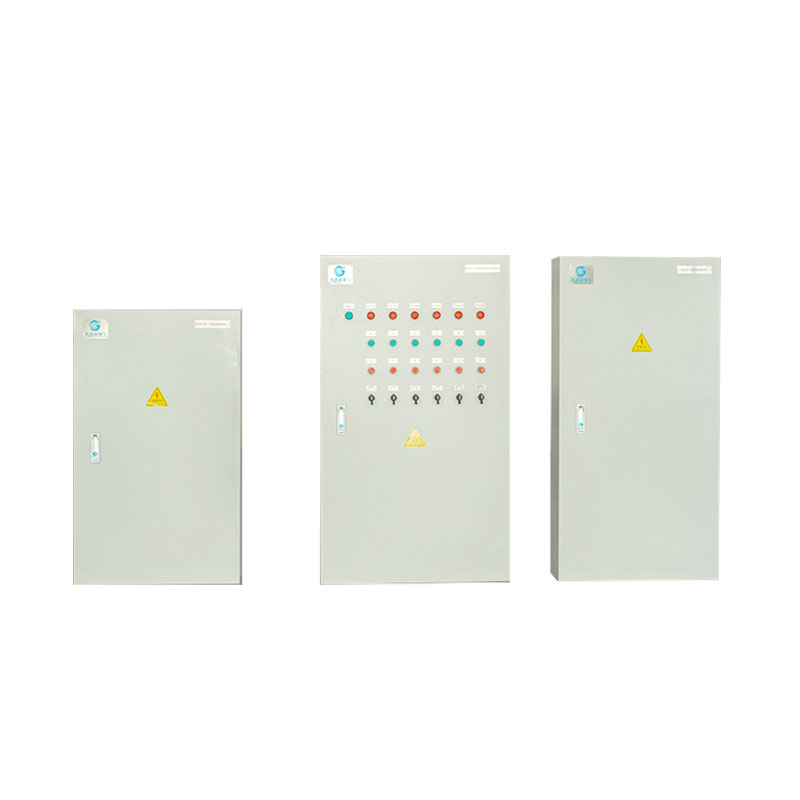

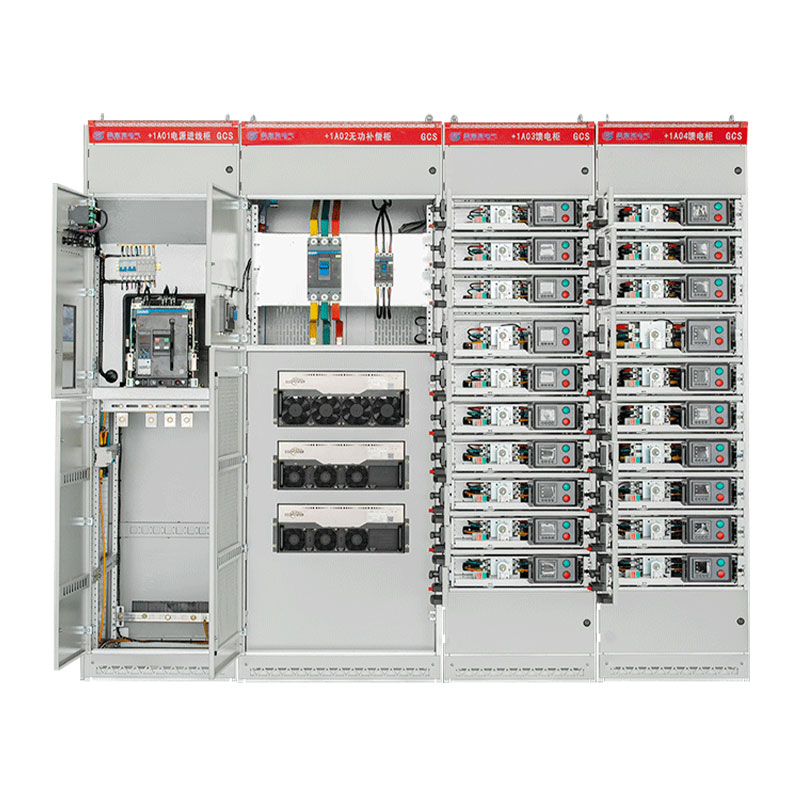

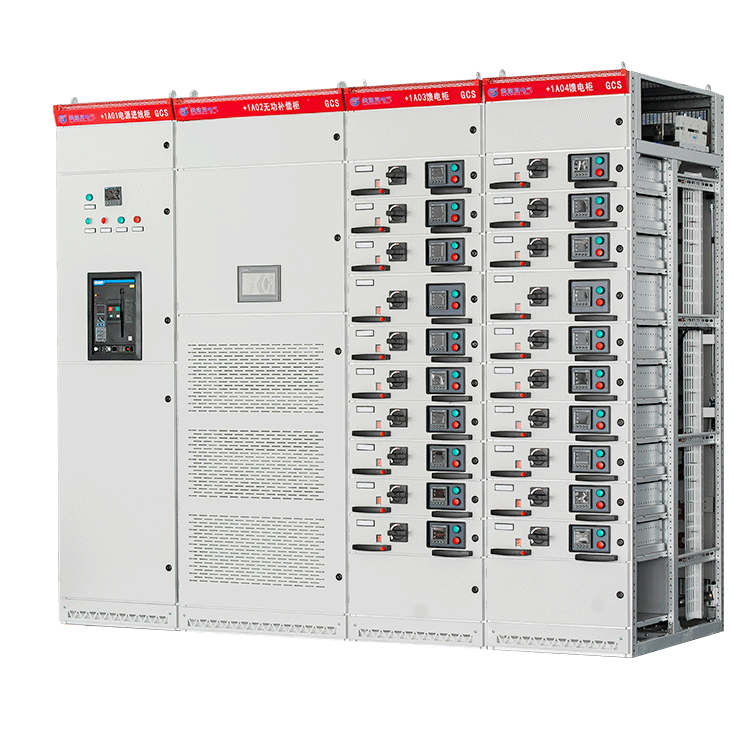

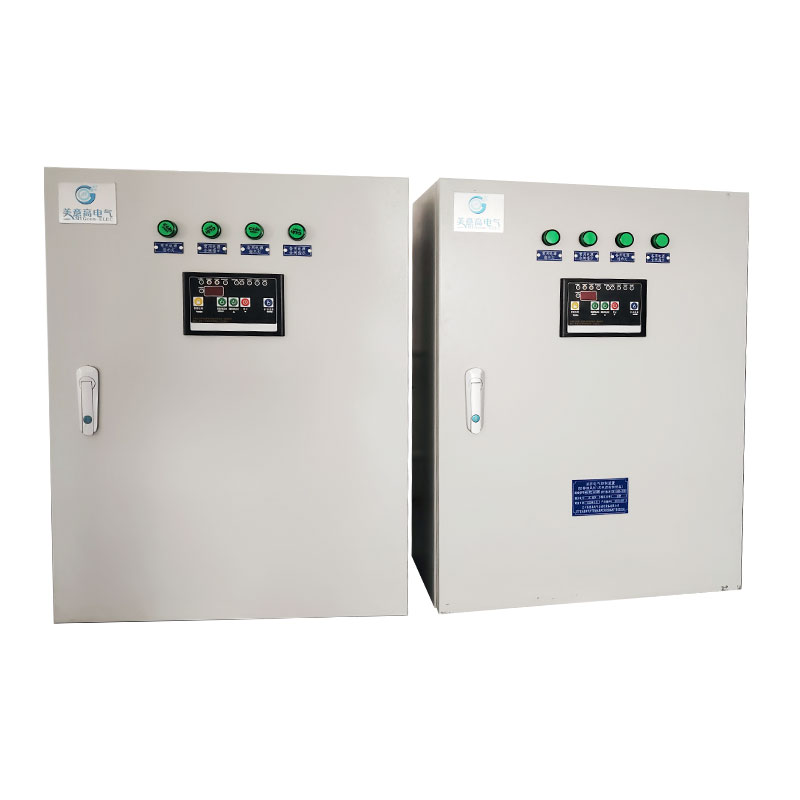

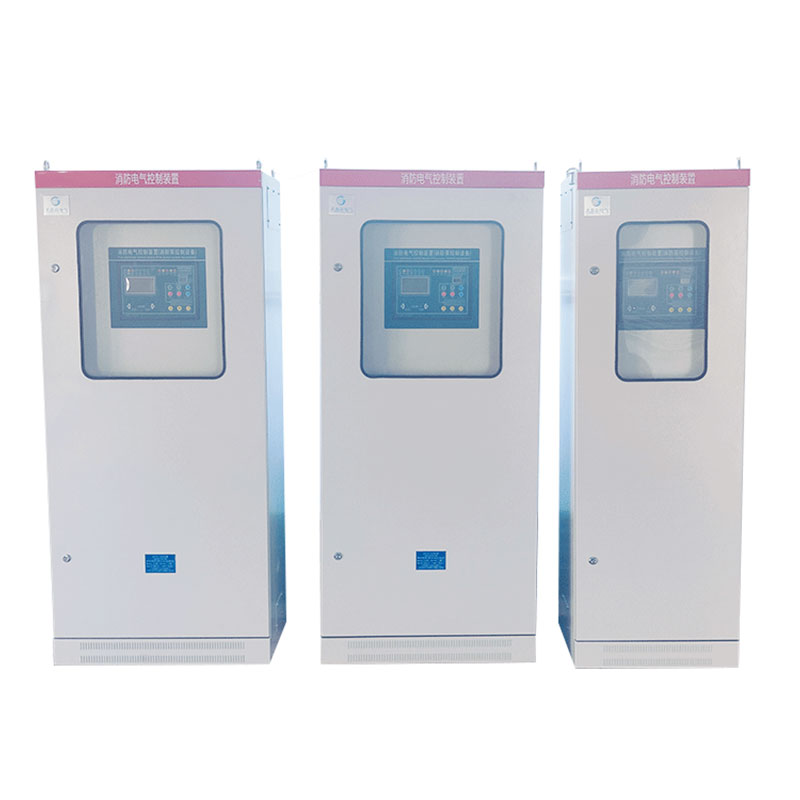

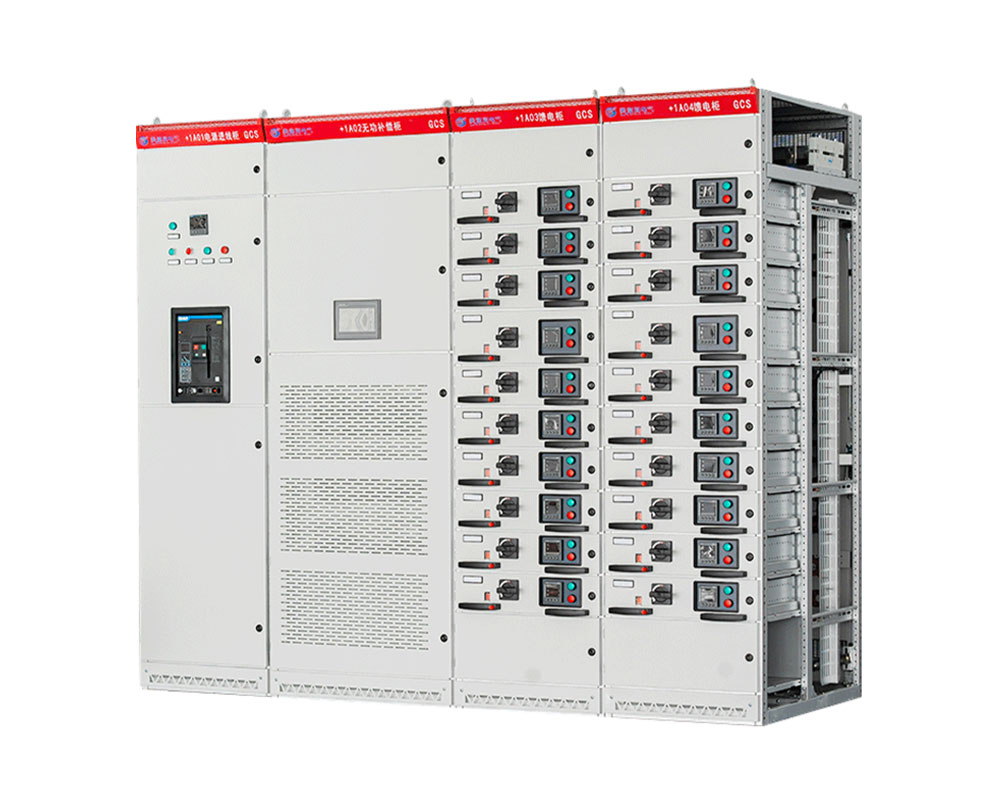

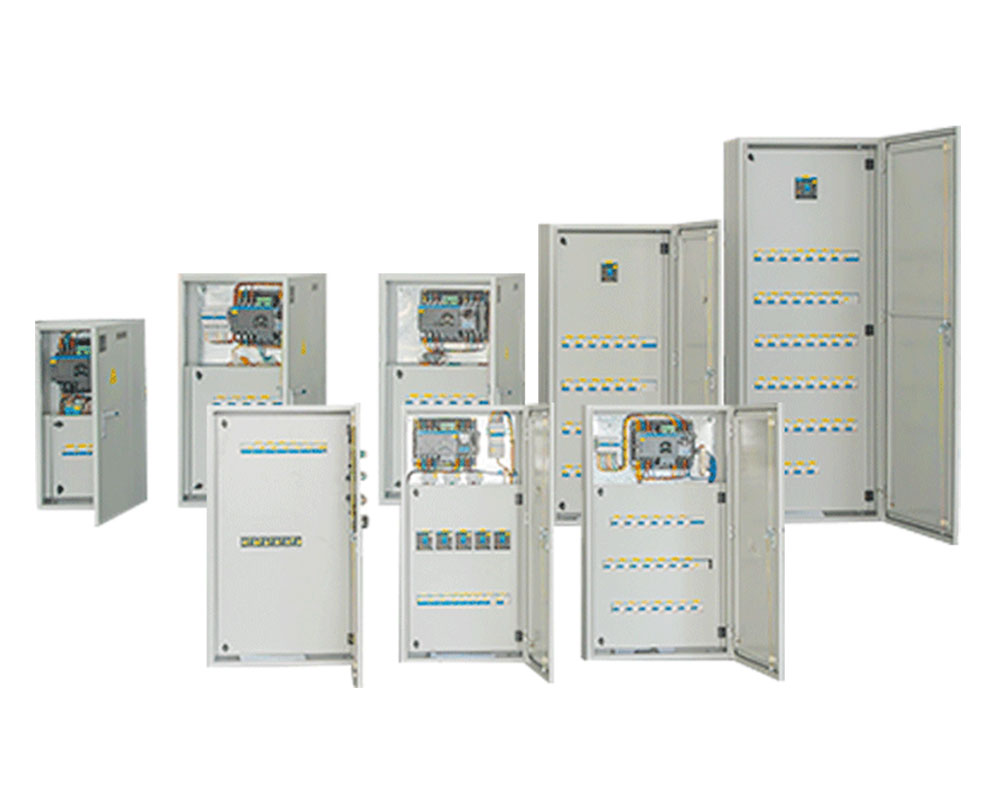

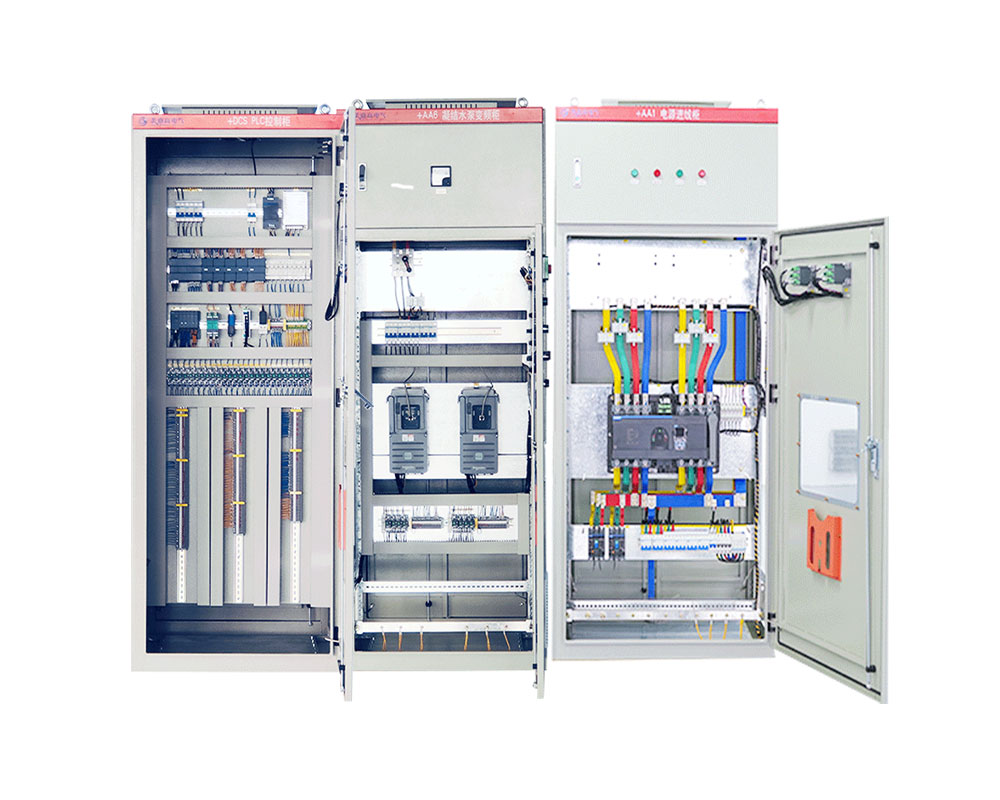

На фоне модернизации энергетической инфраструктуры Восточной Африки наши низковольтные распределительные щиты, изготовленные на заказ для кенийских объектов, благодаря проектированию по международным стандартам IEC, строгим заводским испытаниям и надежной экспортной упаковке обеспечивают стабильное и безопасное электроснабжение промышленных, коммерческих и сетевых проектов Кении. I. Производство, монтаж и наладка: надежная основа безопасности кенийских проектов Наши распределительные щиты имеют модульную конструкцию. Корпуса изготовлены из холоднокатаной стали с антикоррозийным порошковым покрытием, адаптированы к жаркому и влажному климату Кении, имеют степень защиты IP54 и устойчивы к воздействию пыли и влаги. Основное электрооборудование ведущих мировых брендов: автоматические выключатели, контакторы, модули компенсации реактивной мощности подобраны по стандарту IEC 60947. Номинальное напряжение соответствует параметрам электросети Кении 415В/50Гц, что гарантирует полную совместимость с местной энергосистемой. Сборка выполняется в полном соответствии с электротехническими нормативами: Шинины изготовлены из луженой меди, фазы разделены цветовой маркировкой (желтый/зеленый/красный), соединения затягиваются динамометрическим ключом для предотвращения перегрева при длительной эксплуатации; Шинины изготовлены из луженой меди, фазы разделены цветовой маркировкой (желтый/зеленый/красный), соединения затягиваются динамометрическим ключом для предотвращения перегрева при длительной эксплуатации; Все вторичные цепи прокладываются термостойкими негорючими кабелями с четкой маркировкой, что упрощает дальнейшее техническое обслуживание на объекте. Заводские испытания и проверка функционала для бездефектной поставки Для соответствия требованиям сертификации PVOC Кении каждый распределительный щит проходит             полный комплекс эксплуатационных испытаний перед отгрузкой: Проверка механических характеристик: многократные испытания включения/отключения автоматических выключателей для подтверждения надежности привода и синхронности работы контактов; Имитационная наладка под нагрузкой: воспроизведение режимов местной электросети Кении, проверка работы распределения электроэнергии, защитных функций и компенсации реактивной мощности с выдачей полного протокола испытаний и сертификата качества. кспортная упаковка и отгрузка: защитное решение для длительной транспортировки в Восточной Африке Индивидуальная экспортная упаковка для морской и наземной транспортировки Распределительные щиты для кенийских проектов упаковываются в герметичные фумигированные деревянные ящики по международным нормам упаковки экспортного оборудования: Мы постоянно стремимся к цели – адаптировать продукцию под нужды Восточной Африки и гарантировать стабильное электроснабжение. На всех этапах: от производства и испытаний до упаковки и отгрузки мы контролируем качество и детали, предоставляя кенийским заказчикам надежное электрощитовое оборудование и комплексное сервисное сопровождение.
