Общие знания о трансформаторах серии ТМГ
2026-01-16
Общие сведения о продукте

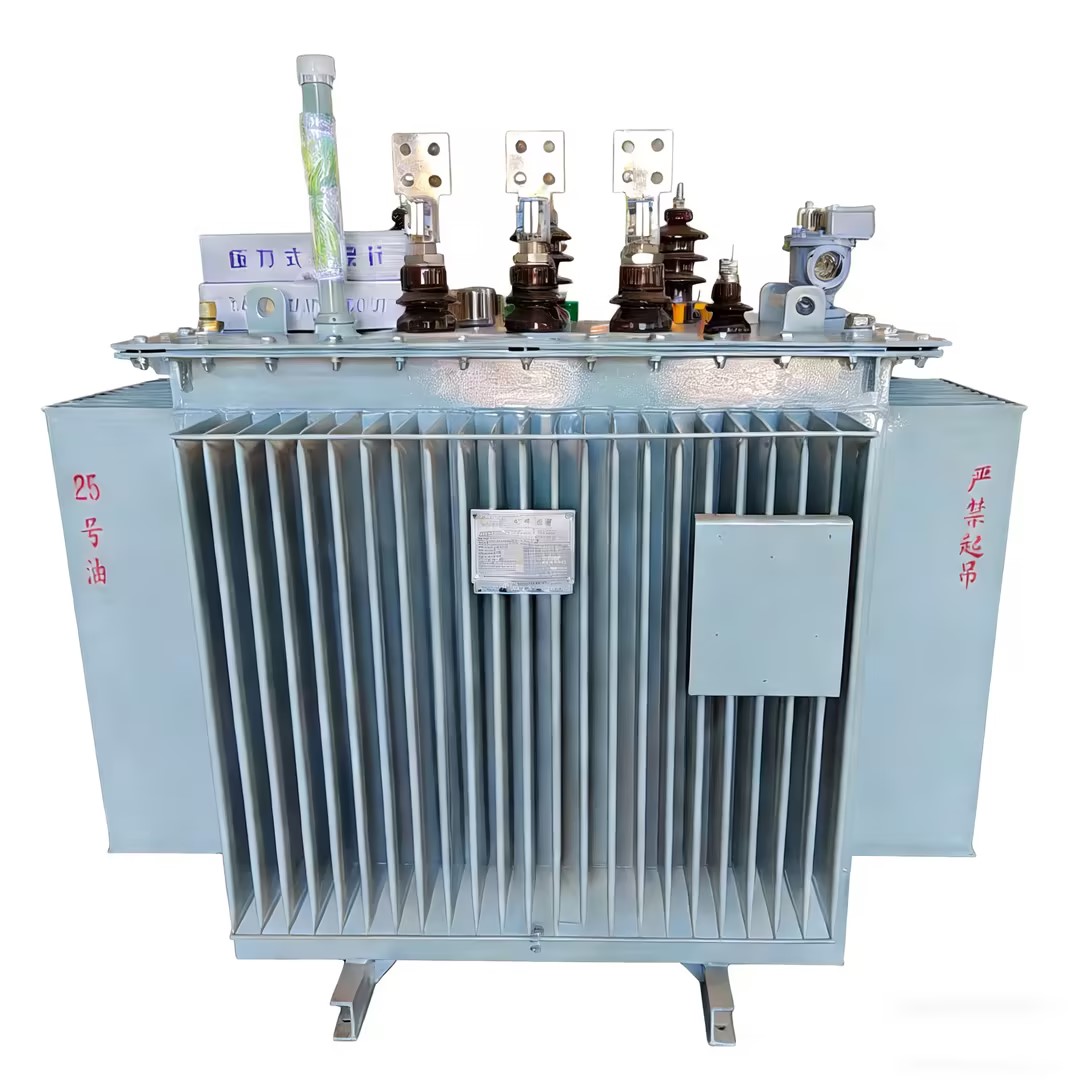

Трансформаторы серии ТМГ — это трехфазные герметичные масляные трансформаторы, выпускаемые в России серийно. Они предназначены в основном для распределительных сетей напряжением 6-10 кВ и широко используются для питания электрооборудования жилых и общественных зданий, промышленных предприятий, сельскохозяйственных объектов и транспортных средств. Серия трансформаторов выпускается в двух исполнениях: с медными обмотками (серия ТМГ) и с алюминиевыми обмотками (серия ТМГА), строго соответствует требованиям Международной электротехнической комиссии (МЭК) и российским национальным техническим нормам, и имеет значительные преимущества, такие как отсутствие необходимости в обслуживании, высокая герметичность и компактность.
Основная конструкция и принцип работы
Основная конструкция трансформаторов серии ТМГ совпадает с конструкцией классических масляных трансформаторов и включает пять основных модулей: сердечник, обмотки, изоляционное масло, герметичный бак и защитные принадлежности, которые совместно обеспечивают стабильную работу оборудования.
Сердечник: Состоит из наложенных листов электротехнического стали высокой магнитной проницаемости, образует магнитный контур и передает магнитное поле, значительно снижает гистерезисные потери и повышает эффективность преобразования энергии.
Обмотки: Серия ТМГ оснащена медными обмотками, отличающимися отличной электропроводностью и низкими потерями; серия ТМГА — алюминиевыми обмотками, более выгодными по стоимости. Все обмотки обернуты многослойной изоляционной бумагой, обеспечивая изоляционные свойства между обмотками, а также между обмотками и сердечником.
Изоляционное масло: Используется как изоляционная и охлаждающая среда, которая не только изолирует внутренние электрические компоненты и предотвращает короткое замыкание и разряд, но и поглощает тепло, генерируемое при работе, отдает его в окружающий воздух посредством естественной циркуляции, а также гасит внутренние электрические дуги и замедляет старение изоляционных материалов.
Герметичный бак: Использует полностью герметичный дизайн, полностью изолируя изоляционное масло от контакта с воздухом, предотвращая окисление и ухудшение качества масла, а также продлевая срок службы оборудования.
Защитные принадлежности: Оснащены термометром, клапаном разгрузки и другими устройствами для реального контроля режима работы оборудования и предотвращения повреждения бака из-за чрезмерного внутреннего давления.
Принцип работы
Трансформаторы серии ТМГ работают на основе закона электромагнитной индукции Фарадея. При подключении первичной обмотки к переменному току напряжением 6-10 кВ возникает переменный ток, который индуцирует переменное магнитное поле в сердечнике; магнитное поле передается через сердечник на вторичную обмотку, где индуцируется соответствующая ЭДС, обеспечивая преобразование напряжения от высокого (6-10 кВ) к низкому (0.4 кВ) и стабильное питание различных электроустройств. Медные потери (потери в обмотках) и железные потери (потери в сердечнике), возникающие в процессе работы, поглощаются изоляционным маслом и отдаются через стенку бака и охлаждающую конструкцию, поддерживая работу оборудования в допустимом диапазоне температур.
Преимущества продукта
Благодаря оптимизированному дизайну трансформаторы серии ТМГ имеют множество преимуществ в эксплуатационных характеристиках и пользовательском опыте, становясь предпочтительным оборудованием в распределительных сетях.
Нет необходимости в обслуживании: Полностью герметичный дизайн устраняет необходимость в дополнительном обслуживании во время эксплуатации, значительно снижая затраты и объемы технического обслуживания.
Долгий срок службы: Полное изоляция изоляционного масла от воздуха позволяет сохранять отличные изоляционные свойства в течение не менее 25 лет, значительно продлевая общий срок службы оборудования.
Компактность: По сравнению с традиционными трансформаторами с расширителем, конструкция более простая, занимает меньше места, что удобно для монтажа в ограниченных пространствах.
Низкий уровень шума: Уровень шума при работе не превышает 55 дБ
