На ветряных и солнечных электростанциях, в промышленных зонах, коммерческих жилых массивах и даже на оживлённых улицах часто можно увидеть яркие, компактные «большие ящики» — это комплектные трансформаторные подстанции (КТП), которые незаметно снабжают нас электроэнергией. Они объединяют в себе функции приёма высокого напряжения, понижения трансформатора и распределения низкого напряжения, по праву являясь «энергетическим сердцем» района.

Установка этого «сердца» — далеко не простая задача по его доставке и размещению на месте. Это сложный инженерный проект, требующий тщательного планирования, стандартизированных операций и профессиональных технических знаний. Сегодня, через серию реальных фотографий с объектов, мы полностью погрузимся в процесс стандартизированного монтажа КТП.

1、Первый этап: «Тщательное обследование» и подготовка перед установкой

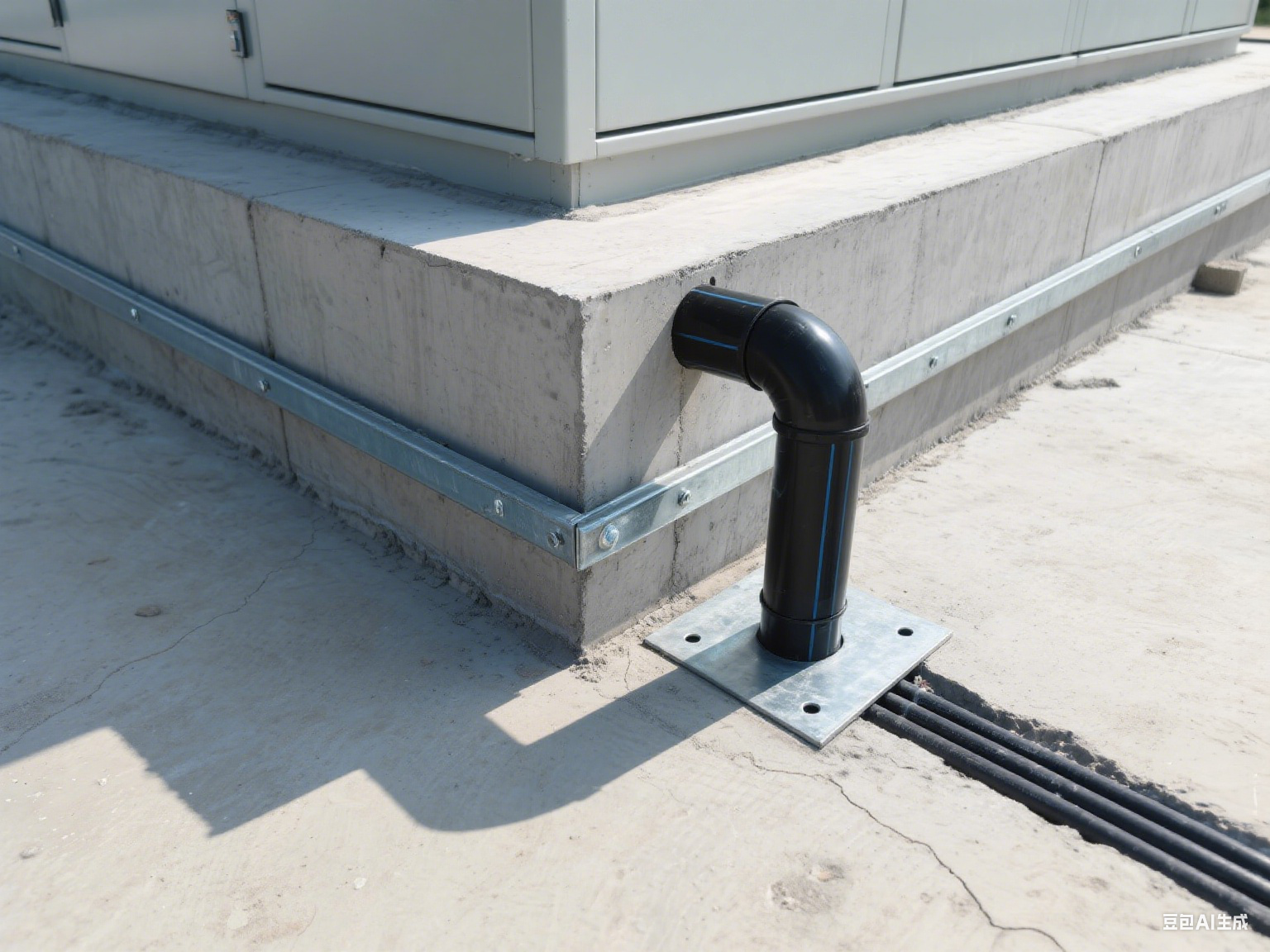

Обследование и сооружение фундамента:

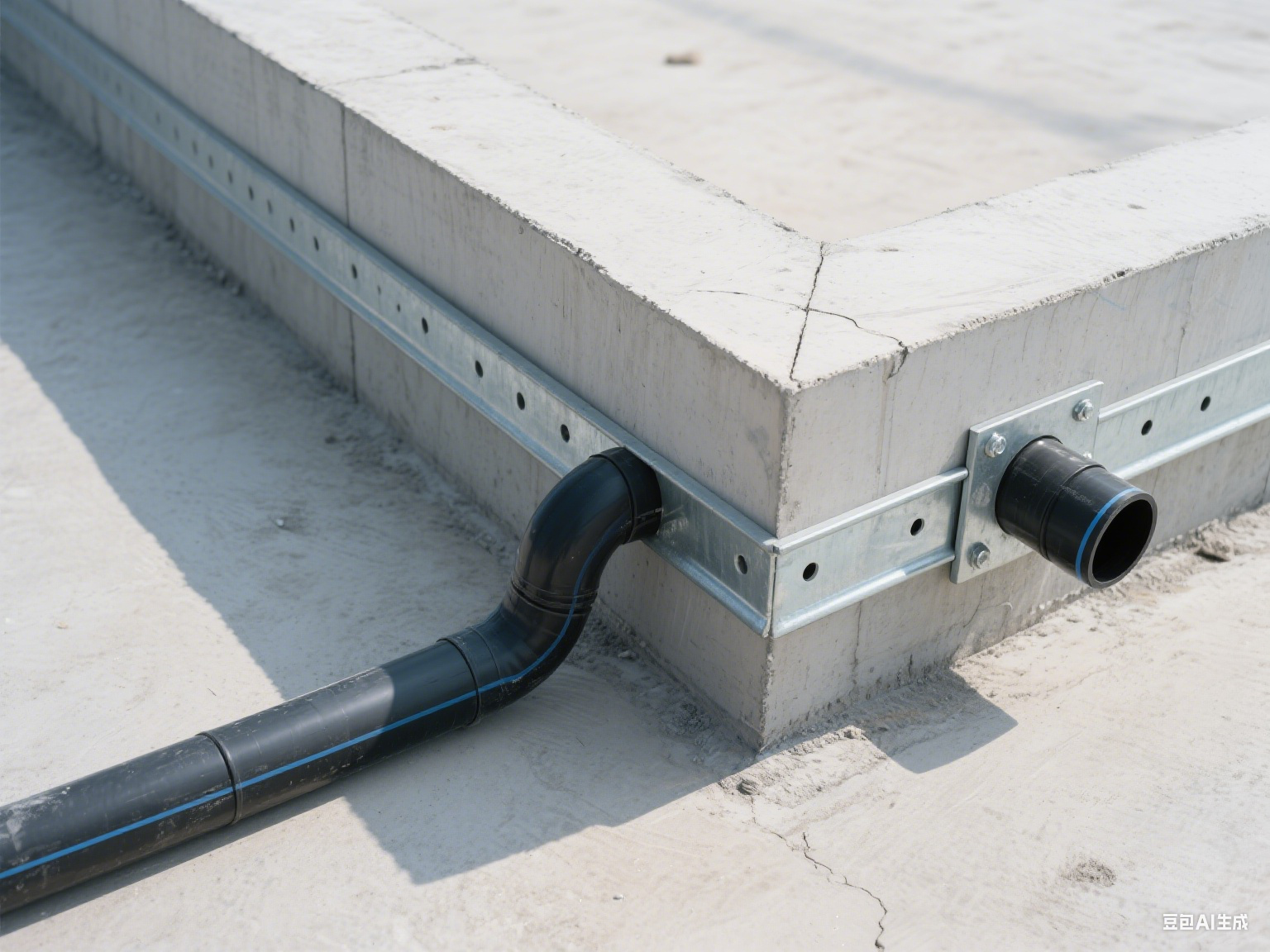

Первый шаг к «заселению» КТП — создание для него прочного и ровного «фундамента». Наша техническая команда, в строгом соответствии с проектными чертежами, проводит точные измерения и разметку на месте, после чего выполняет земляные работы, вязку арматуры и заливку бетона. Горизонтальность фундамента, положение и высота закладных элементов (таких как заземляющая шина, трубы для ввода/вывода кабелей) должны строго соответствовать проектным требованиям. Это обязательное условие для ensuring smooth placement of the KTP и беспроблемного подключения кабелей.

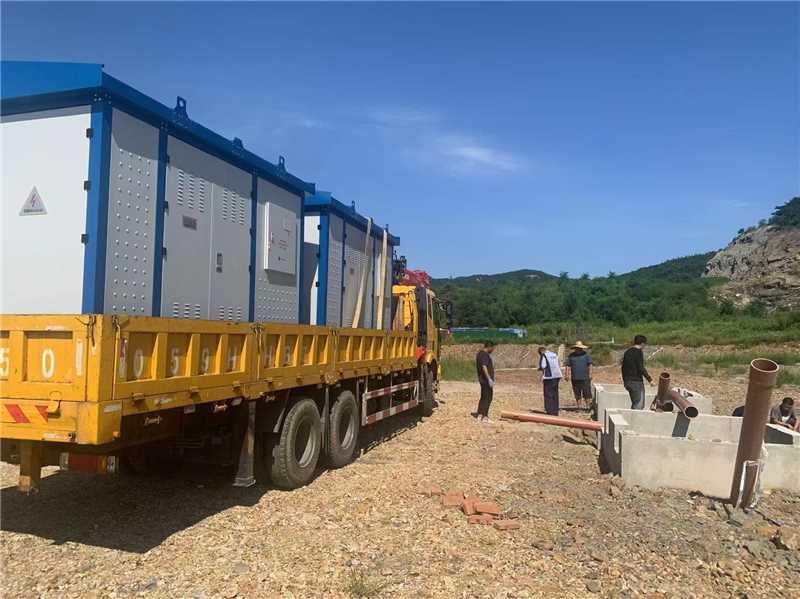

2. Распаковка и приемка оборудования:

После доставки КТП на объект, заказчик, представитель технического надзора и подрядчик должны совместно произвести вскрытие упаковки и приемку. Основные проверки включают: сверку соответствия модели и технических характеристик оборудования проектной документации; проверку корпуса на наличие повреждений (вмятины, деформации, сколы краски), полученных during транспортировки; осмотр внутренних компонентов, изоляторов и т.д. на предмет повреждений или признаков влаги. Этот этап является ключевым для обеспечения «здоровья» оборудования перед его вводом в эксплуатацию.

3. Подъем и позиционирование:

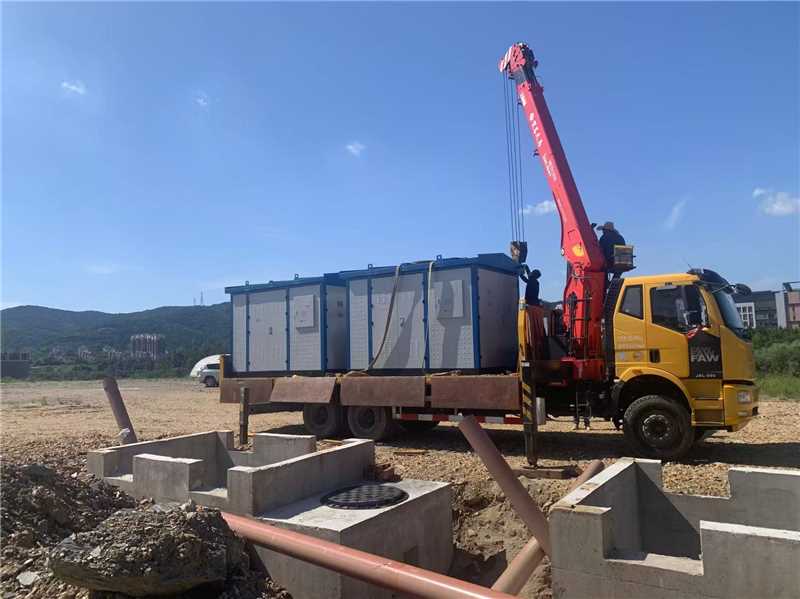

Это самый захватывающий этап процесса установки. С помощью профессионального подъемного оборудования (такого как кран) стропы или тросы закрепляются на специальных такелажных точках, предусмотренных производителем КТП. Подъем must осуществляться строго горизонтально, с плавным и равномерным перемещением, чтобы в конечном итоге точно установить подстанцию на заранее подготовленный фундамент.

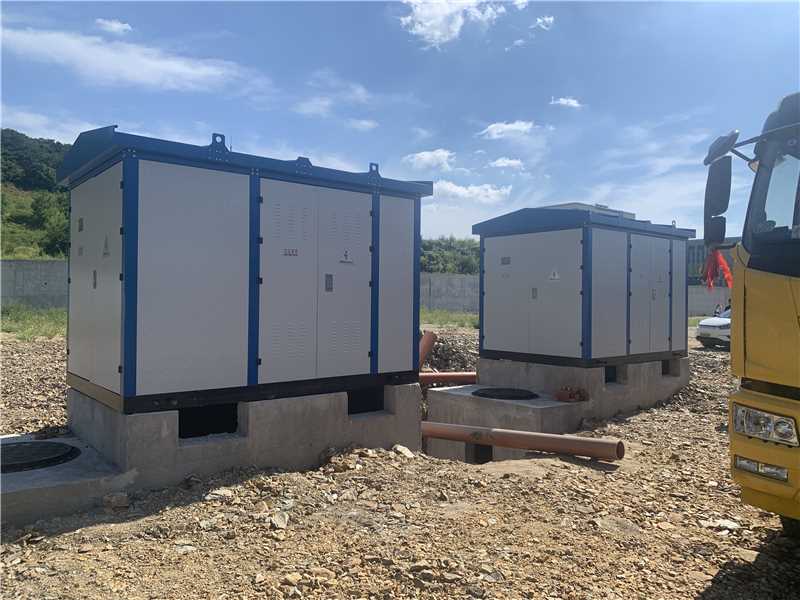

4. Выравнивание и крепление:

После размещения КТП на фундаменте необходимо немедленно произвести замеры с помощью уровня и выполнить точное выравнивание путем установки регулировочных прокладок между фундаментом и основанием корпуса. После завершения юстировки по уровню, основание КТП прочно соединяется с фундаментом с помощью заранее забетонированных анкерных болтов, что предотвращает смещение оборудования под воздействием внешних сил или вибрации.

5. Подключение системы заземления:

Безопасность — это главный принцип в электроэнергетике! Система заземления КТП имеет критически важное значение. Необходимо надёжно приварить заземляющие зажимы КТП к предварительно забетонированной заземляющей шине фундамента. Сварочные соединения должны быть обработаны антикоррозийным покрытием, а сопротивление всего контура заземления must строго соответствовать требованиям национальных стандартов (обычно ≤4 Ом). Грамотно смонтированная система заземления является основой защиты от грозовых перенапряжений и обеспечения электробезопасности персонала.

6. Подключение кабелей высокого и низкого напряжения:

Это ключевой этап «подключения к кровеносной системе». Квалифицированные электромонтеры строго в соответствии с правилами эксплуатации последовательно выполняют подключение входящего кабеля высокого напряжения и исходящих кабелей низкого напряжения. Процесс включает:

Сторона высокого напряжения (ВН): Изготовление концевой муфты ВН и её подключение к разъединителю или выключателю нагрузки в ячейке ввода ВН.
Сторона низкого напряжения (НН): Подключение исходящих кабелей НН к нижним зажимам соответствующих выходных автоматических выключателей в распределительном устройстве НН.

Все соединения должны быть надежно затянуты, соблюдена правильная фазировка, а изоляционные расстояния must строго соответствовать требованиям стандартов безопасности.

7. Финальная проверка и наладка:

После завершения всех электромонтажных работ проводится итоговый комплексный осмотр: удаление посторонних предметов из внутреннего пространства КТП, протяжка всех болтовых соединений, проверка правильности положения коммутационных аппаратов. Затем, с разрешения и под наблюдением энергоснабжающей организации, подается высокое напряжение. После включения питания проводится пошаговая наладка под напряжением: проверяется работа ячеек высокого напряжения, трансформатора и распределительного устройства низкого напряжения, исправность показаний приборов, корректность функций защиты (напр., уставок релейной защиты), автоматического включения резерва (АВР) и других систем.

8. Приемка и ввод в эксплуатацию:

После успешного завершения наладочных работ формируется пакет технической документации (сертификаты, паспорта, заводские протоколы испытаний, монтажные отчеты etc.), и проводится финальная приемка совместно с заказчиком и надзорными органами. На этом этапе монтаж КТП считается официально завершенным, подстанция вводится в эксплуатацию и начинает свою многолетнюю надежную службу.
