Руководство по выбору низковольтных распределительных устройств: комплексный анализ GGD, GCS, MNS и GCD
2025-09-02
При проектировании систем распределения электроэнергии правильный выбор низковольтного комплектного устройства (НКУ) имеет crucialное значение. В этой статье представлены основные характеристики, технические параметры и области применения четырёх основных типов низковольтных распределительных устройств — GGD, GCS, MNS и GCD — чтобы помочь вам быстро и точно подобрать оборудование для повышения эффективности и безопасности системы.
- Обзор продуктов
GGD (Стационарное низковольтное распределительное устройство)
Простая конструкция, экономичная стоимость. Подходит для малых и средних систем распределения электроэнергии. Широко используется для освещения и силового распределения на заводах, в коммерческих зданиях и общественных объектах.

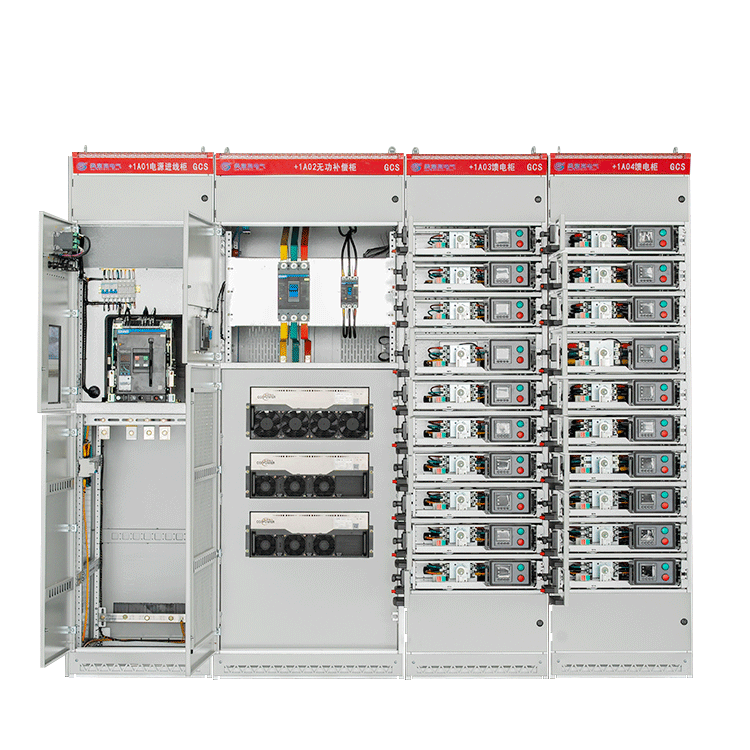

GCS (Низковольтное выдвижное распределительное устройство)
Модульная выдвижная конструкция обеспечивает удобное обслуживание, поддерживает частые операции и расширение. Часто применяется на электростанциях, нефтехимических предприятиях, промышленных и горнодобывающих объектах средней мощности.
MNS (Модульное низковольтное распределительное устройство)
Высокая степень модульности и гибкости, поддержка «горячей» замены, высокая надёжность и безопасность. Применяется в центрах обработки данных, больницах, высотных зданиях и других сложных электропотребляющих средах.
GCD (Низковольтное стационарное распределительное устройство с разделёнными отсеками)
Конструкция с изолированными отсеками, высокая отключающая способность, поддержка больших токов и высокого напряжения. Используется на критически важных узлах энергосистем, таких как электростанции, подстанции, железнодорожный транспорт.
- Сравнение конструктивных особенностей
| Тип | Конструктивная форма | Ключевые характеристики | |
| GGD | Стационарная |
|
|
| GCS | Выдвижная | Функциональные модули выполнены в виде выдвижных блоков, механические блокировки обеспечивают безопасность, четкое зонирование, удобное обслуживание | |
| MNS | Выдвижная + Модульная | Рама с модульными отверстиями 25 мм, независимые блокировки выдвижных ячеек, гибкое расширение, отличные характеристики охлаждения | |
| GCD |
|
Раздельные отсеки для шин, автоматических выключателей и кабелей, высокая безопасность, степень защиты до IP54 |
4. Как сделать выбор?
Выбор зависит от конкретных требований:
Для экономии и базовой функциональности выбирайте GGD.
Если требуется частое обслуживание и средняя масштабируемость, рекомендуем GCS.
Для сложных сред с высокими требованиями к надёжности предпочтительнее MNS.
Для работы с большими токами и в условиях высоких токов короткого замыкания следует выбрать GCD.
Ключевые технические параметры
| ТИП: | Напряжение: | Ток: | Стойкость к току КЗ: | Степень защиты: |
| GGD: | 380В | ≤6300A | 15–50кА (1с) | IP30/IP40 |
| GCS | 380В~660В | ≤6300A | 30–65кА (1с) | IP30/IP40 |
| MNS | 380В~690В | ≤6300A | 50–100кА (1с) | IP30–IP54 |
| GCD | 380В~1000В | ≤7000A | 80–120кА (1с) | IP40–IP54 |
Мы предлагаем полный ассортимент низковольтных распределительных устройств, профессиональные индивидуальные решения для обеспечения безопасной, эффективной и стабильной работы вашей энергосистемы. Посетите наш сайт для получения более подробной информации и бесплатной технической консультации по подбору оборудования!
